Parafoudre : comment ça marche & comment l'installer ?

Votre habitation se trouve dans une région régulièrement victime d'orages intenses ? Vous craignez pour la sécurité de vos appareils électriques si la foudre venait à s'abattre sur votre maison ? Il est peut-être alors intéressant d'acquérir et d'installer un parafoudre sur votre tableau électrique afin d'assurer leur sécurité. Quel est le principe de ce dispositif et comment le mettre en place sur un tableau électrique ? Nous répondons à vos questions en un éclair !


Quel est le rôle d'un parafoudre ?

La situation vous est déjà peut-être, malheureusement, arrivée : la foudre tombe sur votre maison, ou à proximité, et grille certains de vos appareils électriques. Le four, la console de jeu, la télévision... il peut parfois être question de produits très coûteux, dont le remplacement n'est pas toujours pris en charge par les assurances.

>> Lisez aussi : Comment déclarer un sinistre suite à l'orage ? Étapes et pièces

Afin de préserver vos appareils en cas de coup de foudre, le parafoudre est un atout de protection précieux ! À installer sur le tableau électrique, ce dispositif, également appelé parasurtenseur, permet de sécuriser l'installation électrique d'un logement, ainsi que les appareils qui y sont branchés, en cas de surtension brutale, provoquée par un impact de foudre. Lors d'une hausse soudaine de tension, le parafoudre conduit le courant électrique directement vers le sol, la terre, et ne le délivre pas via le système électrique du logement, afin de ne pas endommager les appareils qui y sont reliés.

🧡 Pas seulement limité à une protection contre la foudre, le parafoudre préserve vos équipements de tous les écarts de tensions, quelle que soit leur cause.

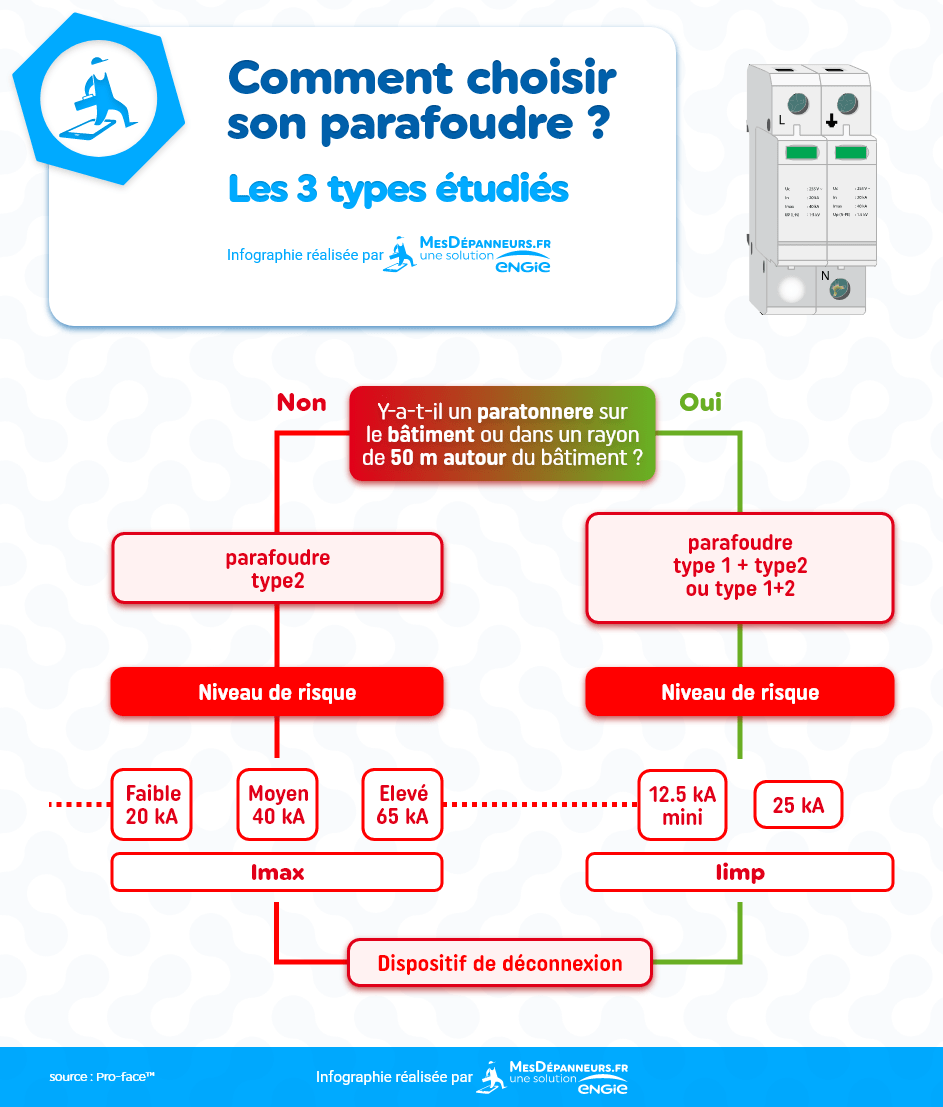

Comment choisir son parafoudre ? Les 3 types étudiés

On distingue différents types de parafoudres, qui répondent à différents besoins. Il est important de prendre en compte leurs diverses caractéristiques, pour pouvoir s'équiper correctement. Notez que, d'une façon générale, le modèle choisi dépend du niveau de protection souhaité, directement corrélé au niveau d'exposition à la foudre de la zone où se trouve l'habitation.


Type 1

Il est conçu pour les installations où le risque de foudroiement est très important, et équipées d'un paratonnerre. Il est dimensionné pour protéger les dispositifs électriques des coups de foudre dits "directs".


Type 2

Adapté à la protection des installations alimentées par une ligne aérienne, et pour celle des bâtiments qui ne sont pas équipés de paratonnerre, il est, généralement, installé sur le tableau électrique principal (TGBT). Il convient aux installations où le risque d’impact direct est considéré comme très faible.​

Type 3

On l'utilise en complément du parafoudre de type 2, idéalement pour protéger les circuits sensibles de courant faible (TV, téléphonie, high tech, informatique...). Il ne peut pas être utilisé seul, puisque sa capacité d’écoulement de courant est très limitée.


Comment installer un parafoudre ?

Le parafoudre doit être installé sur le tableau électrique principal d'un logement, équipé d'un disjoncteur différentiel et d'un disjoncteur divisionnaire. Il doit également être directement raccordé à la terre.


Cette manipulation nécessitant de bonnes connaissances en électricité, n'hésitez pas à contacter un professionnel pour sa réalisation.

1. Coupez l'alimentation générale et abaissez tous les interrupteurs en position "off",
2. Dévissez le capot du tableau électrique,
3. Le parafoudre doit être installé au niveau du premier module de sécurité, avant les disjoncteurs différentiels 30mA,
4. Dévissez les fixations supérieures de l’interrupteur différentiel présent en tête de ligne de ce module,
5. Ôtez les fils de neutre et de phase, qui effectuent la liaison avec le disjoncteur d’abonné,
6. Faites une place pour l'installation du parafoudre en poussant les modules vers la droite,
7. Clipsez le parafoudre à la place de l’interrupteur différentiel et connectez-y les fils de phase et de neutre. Le fil bleu, correspondant au neutre, doit être raccordé sur la borne N, le fil noir de la phase sur le L,
8. Rabattez les modules précédemment décalés contre le module parafoudre,
9. Raccordez l’interrupteur différentiel avec des peignes de raccordement : prenez soin d'insérer le peigne de raccordement neutre sur les bornes neutres du parafoudre et du différentiel, puis, dans la même logique, le peigne de raccordement des phases sur les bornes de phases des deux éléments. Le peigne noir doit être placé devant le bleu. Enfin, vissez en façade,
10. Raccordez le parafoudre à la terre par l'intermédiaire d'un fil de terre de 50 centimètres maximum de long. Pour cela, dénudez-le à ses deux extrémités, puis placez-le et vissez-le en façade dans la borne de terre localisée sous le parafoudre. Faites la même opération en reliant l'autre bout sur le bornier du tableau électrique,
11. Remettez le capot du tableau en place en prenant soin de retirer un nombre suffisant d'obturateurs,
12. Rétablissez le courant électrique.

Besoin d'installer un parafoudre sur votre tableau ? Faites confiance aux professionnels partenaires MesDépanneurs.fr !
>> Je trouve un pro près de chez moi

Quelle est la différence entre parafoudre et paratonnerre ?

Si beaucoup de personnes font la confusion, il y a pourtant de grosses différences entre eux, tant au niveau de l'installation que de la fonction.

🧐 Pourquoi la foudre est attirée par les paratonnerres ?

Car ils sont en forme de pointe ! À ce titre, ils mobilisent l'"effet de pointe", phénomène physique dans lequel le champ électrique est plus intense lorsqu'il est proche d'un objet pointu. Dans ce sens, clochers, arbres isolés ou pylônes peuvent également, et malgré eux, jouer le rôle de paratonnerre.


Le paratonnerre est reconnaissable entre mille !

Le parafoudre est-il obligatoire ?

Oui, mais pas partout ! La norme NF C 15-100 oblige certains logements à être équipés d'un parafoudre, notamment ceux situés dans les régions de l'Hexagone où le nombre d'impacts de foudre par kilomètres carrés est particulièrement élevé. Ces données permettent d'obtenir la densité de foudroiement Ng d'une zone et de déterminer si l'installation d'un parafoudre est obligatoire ou juste recommandée. Par contre, il faut savoir que tous les bâtiments dotés d'un paratonnerre doivent obligatoirement être équipés, en complément, d'un parafoudre et cela, dans n'importe quelle zone géographique.

>> Pour en savoir + : Est-ce que le parafoudre est obligatoire ? Ce que dit la loi

En résumé, le parafoudre est un précieux élément qui permet d'assurer la sécurité des appareils électriques fragiles dans un logement, bien qu'il ne soit pas obligatoire partout. Son installation nécessitant de bonnes connaissances et compétences en électricité, nous vous recommandons de profiter de l'expertise d'un professionnel pour une pose parfaite.
