Qu'est-ce qu'une liaison équipotentielle & comment la réaliser ?

Si l'habitat est un cocon protecteur dans lequel on peut penser être à l'abri de tout, il n'en demeure pas moins exposé à certains risques. Le danger électrique est l'un deux, et s'en prémunir implique, notamment, d'avoir une installation conforme, dotée de liaisons équipotentielles. À quoi servent-elles, et comment les mettre en œuvre ?

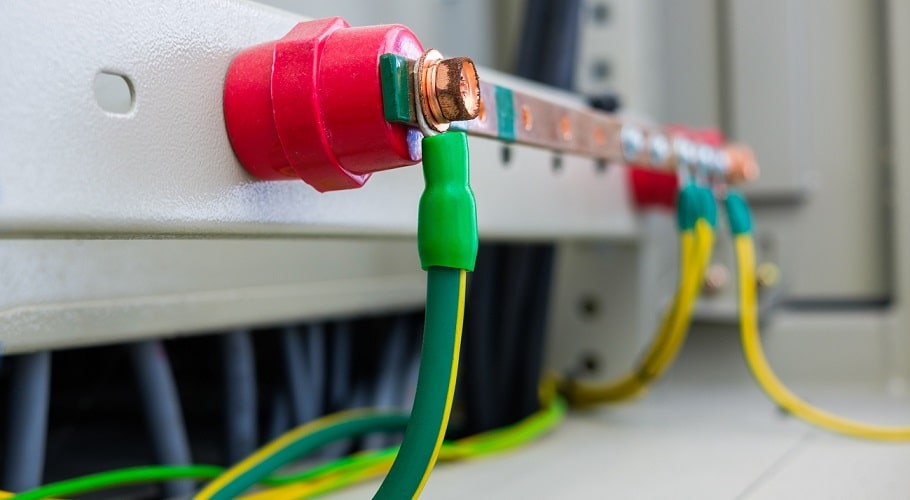

Qu'est-ce qu'une liaison équipotentielle  ?

Destinée à protéger les personnes des chocs électriques (électrisations), une liaison équipotentielle consiste à relier à la terre les éléments métalliques, conducteurs d'électricité, pour évacuer tout courant dangereux, en cas d'écart de tension (différence de potentiel) entre les masses.

On distingue deux types de liaisons équipotentielles :

• La liaison équipotentielle principale : elle crée une connexion électrique entre tous les éléments métalliques d'un bâtiment (canalisations métalliques, charpente, huisseries métalliques...) ;
• La liaison équipotentielle supplémentaire (ou liaison équipotentielle locale) : spécifique à une pièce, elle relie entre eux tous les éléments conducteurs, et est, elle-même, reliée au conducteur de protection ("fil de terre") ;

Un problème électrique chez vous ? Finis les soucis : trouvez vite un professionnel, avec MesDépanneurs.fr !

>> Il me faut un électricien !

>> Lisez aussi - À quoi correspondent les couleurs des fils électriques ?

Quand faire une liaison équipotentielle ?

Les liaisons équipotentielles sont obligatoires dans les pièces équipées de douches ou de baignoires ; en d'autres termes, les salles de bains, pièces les plus contrôlées dans l'installation électrique.

Elles sont également obligatoires lorsque les réseaux de distribution sont mixtes (cuivre et fer).


Quel appareil faut-il utiliser afin de vérifier une liaison équipotentielle ?

Certaines situations peuvent imposer de contrôler l'intégrité de ce type de dispositif. Pour cela, on utilise un multimètre réglé en position ohmmètre (Ω), sur le calibre de résistance maximum, ou en position de test de continuité, afin de mesurer :

• La continuité électrique des éléments métalliques entre eux ;
• La continuité électrique entre les éléments métalliques et la terre ;

Comment réaliser une liaison équipotentielle ? 10 étapes

Une liaison équipotentielle est généralement mise en œuvre à l’aide d’un conducteur de terre d’au moins 2,5 mm² de section, et elle doit être en conformité avec les spécifications détaillées dans la norme NF C 15-100. Ainsi, nous vous recommandons vivement de mander un électricien professionnel pour réaliser cette opération, dont le résultat se doit de garantir la sécurité des occupants du logement.

Voici un aperçu des grandes étapes que réalisera un électricien, pour créer une liaison équipotentielle :

1. Couper l'alimentation électrique générale, au niveau du tableau électrique,
2. Repérer l'emplacement du tube multicouche,
3. Percer le mur,
4. Placer les chevilles du tube,
5. Installer le tube, à l'aide de colliers de fixation,
6. Placer le conducteur vert-jaune dans le tube,
7. Dénuder les deux extrémités du conducteur,
8. Fixer un collier de mise à la terre, autour de la canalisation,
9. Raccorder le conducteur au collier,
10. Raccorder le conducteur à la borne principale de terre.

🧐 On réalise toujours une liaison équipotentielle après l'installation du piquet de terre.

Une explication en son, et en images ! - Via Sikana FR, sur YouTube

MesDépanneurs.fr, c'est toute une équipe d'électriciens prêts à réagir dans l'urgence !

>> Je demande une intervention

Passant inaperçue si l'on ne s'intéresse que guère à l'électricité du logement, la liaison équipotentielle est, pourtant, un élément central de toute installation. Intimement liée à la mise à la terre, elle assure efficacement la sécurité de l'habitat et des personnes.
